conecion pin por pin de cluster mk2

Mensaje por Humberto » Vie Sep 03, 2010 4:56 am

Hola aqui de nuevo pidiendo su ayuda con un cluster de mk2 el cual NO trae tachometro y quiero ver quien tiene las conecciones de este ,pin por pin ,me es urgente ya que s eme quemaron algunos cables y no se a donde van y quiero saver las funiciones de cada pin ..

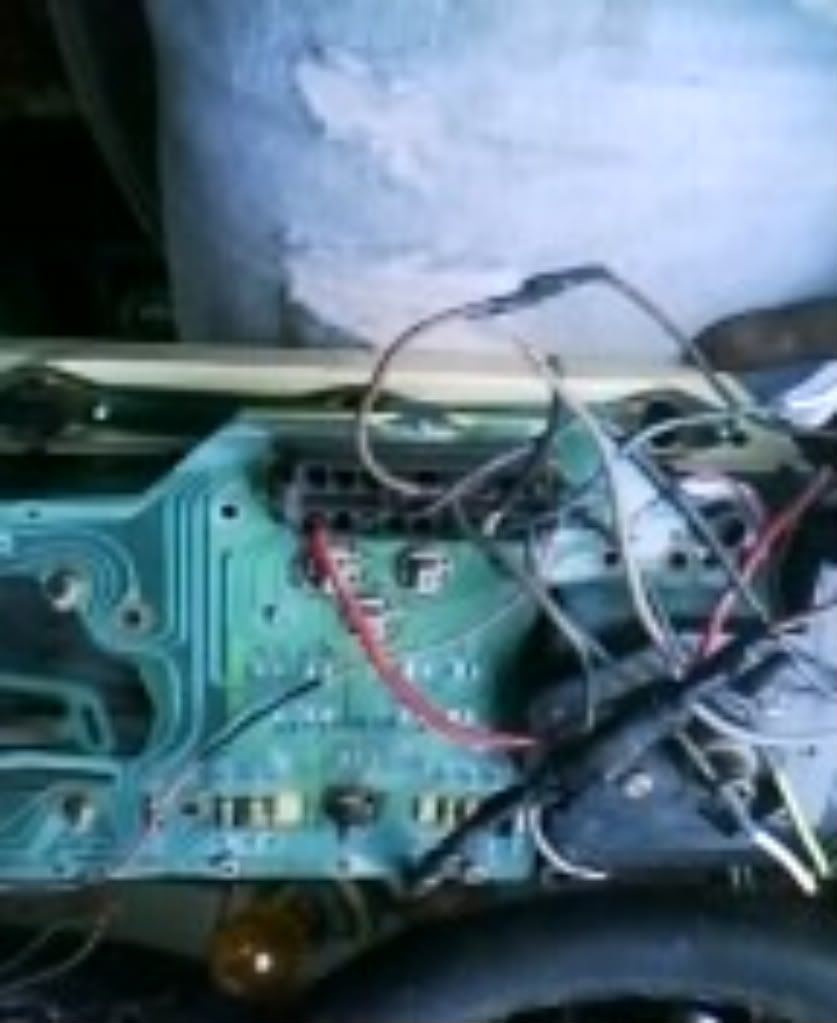

se los agradesco gracias por la ayuda anexo foto del cluster al reverzo.

Imagen

Avatar de Usuario
xilux
Moderador/Registrador
Mensajes: 5714
Registrado: Mar May 23, 2006 9:12 am

Re: conecion pin por pin de cluster mk2

Mensaje por xilux » Vie Sep 03, 2010 10:22 am

no se ve bien la foto, puedes ponerla mas grande?

Humberto
Novato
Mensajes: 10
Registrado: Jue Dic 24, 2009 5:24 am
Ubicación: Chihuahua,mexico

Re: conecion pin por pin de cluster mk2

Mensaje por Humberto » Sab Sep 04, 2010 2:00 am

Imagen ESTE ES HAVER SI SALE MAS GRANDE SORRY

Humberto
Novato
Mensajes: 10
Registrado: Jue Dic 24, 2009 5:24 am
Ubicación: Chihuahua,mexico

Re: conecion pin por pin de cluster mk2

Mensaje por Humberto » Dom Sep 05, 2010 6:24 pm

AQUI LOGRE HACRERL AMAS GRANDE SALUDOS .

Imagen

Humberto
Novato
Mensajes: 10
Registrado: Jue Dic 24, 2009 5:24 am
Ubicación: Chihuahua,mexico

Re: conecion pin por pin de cluster mk2

Mensaje por Humberto » Lun Sep 06, 2010 7:04 pm

Alguien que me de datos o alguna pag donde checarlo como dato es un solo conector creo de de 20 posiciones y no trae el tachometro este lo traia en una golf mmk2,

si a;lguien tiene info se lo agradeceria esyamos al contacto gracias ....

Humberto
Novato
Mensajes: 10
Registrado: Jue Dic 24, 2009 5:24 am
Ubicación: Chihuahua,mexico

Re: conecion pin por pin de cluster mk2

Mensaje por Humberto » Jue Sep 09, 2010 3:18 am

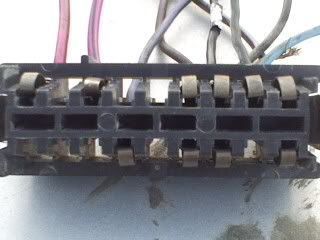

hola de nuevo aqui aun con la misma pregunta pongo el conectro que trae mi clsuter para ver si añlguien save algo al respoetco

Imagen

Avatar de Usuario
Dani
Golf CL
Mensajes: 358
Registrado: Vie Ene 16, 2009 4:51 pm
Ubicación: Bilbo

Re: conecion pin por pin de cluster mk2

Mensaje por Dani » Jue Sep 09, 2010 6:51 am

Ese cuadro no me suena nada de nada..... o al menos la placa y el el conector de 18 pines es distinto , una foto del frente ayudaria
Para mk2 solo existen 3 tipos de cuadros de 2 conectores pre '88 , de 1 conector post '88 y el cuadro digital Digifiz....

para cuadro pre '88 de 2 conectores de 7 PINES.....
http://www.a2resource.com/electrical/CE1cluster.html

para cuadro post '88 de 1 conector de 28 PINES....
http://www.a2resource.com/electrical/CE2cluster.html
Imagen


"CAMINARíS POR LA TIERRA MIRANDO AL CIELO, PORQUE ESTUVISTE AHí Y SOLO DESEAS VOLVER"

Humberto
Novato
Mensajes: 10
Registrado: Jue Dic 24, 2009 5:24 am
Ubicación: Chihuahua,mexico

Re: conecion pin por pin de cluster mk2

Mensaje por Humberto » Sab Sep 11, 2010 3:37 am

hola de nuevo aqui con unas fotos del cluster de frnete este lo traia en una golf 85 pero ya tengo dudas si tal vez lo cambiaron de una caribe ,haver ustedes que opinanImagen

Humberto
Novato
Mensajes: 10
Registrado: Jue Dic 24, 2009 5:24 am
Ubicación: Chihuahua,mexico

Re: conecion pin por pin de cluster mk2

Mensaje por Humberto » Sab Sep 11, 2010 3:43 am

aqui otra de frente .


Imagen

Avatar de Usuario
cuervofire
Novato
Mensajes: 51
Registrado: Jue Nov 26, 2009 11:43 pm
Ubicación: Atlacomulco, Estado de México, México.

Re: conecion pin por pin de cluster mk2

Mensaje por cuervofire » Lun Oct 04, 2010 10:29 pm

me parece que ese cuadro es de golf 1 (caribe aqui en mexico) posiblemente lo cambiaron a adaptaron al golf MkII.
MKII Golf forever

javiermk290
Novato
Mensajes: 2
Registrado: Jue Ene 25, 2018 7:42 pm
Ubicación: 64102

Re: conecion pin por pin de cluster mk2

Mensaje por javiermk290 » Jue Ene 25, 2018 9:09 pm

por que no puedo ver las fotos alguien me mlas puede pasar por favor

javiermk290
Novato
Mensajes: 2
Registrado: Jue Ene 25, 2018 7:42 pm
Ubicación: 64102

Re: conecion pin por pin de cluster mk2

Mensaje por javiermk290 » Jue Ene 25, 2018 9:13 pm

me urge su ayuda

Fai
Novato
Mensajes: 2
Registrado: Mié Ene 31, 2018 7:05 pm
Ubicación: Ciudad de mexico

Re: conecion pin por pin de cluster mk2

Mensaje por Fai » Dom Feb 25, 2018 2:17 am

Deves desir q tipo de conexion tiene cluster
